О рогатом улье, чертежи на 10 рамок своими руками, метод выходного дня

Содержание

Рогатый улей: особенности и изготовление своими руками

Среди множества конструкций ульев пчеловоды выделяют улей-рогач. Это простой по конструкции пчелиный домик, который несложно соорудить своими руками. О требованиях к материалам и особенностях сборки читайте далее.

Особенности конструкции

Рогатый улей, или улей-рогач — многокорпусная конструкция для содержания пчёл. Автор идеи — пасечник Михаил Паливода.

Преимущества

Пасечники называют большой перечень преимуществ улья-рогача.

  • Среди главных плюсов:
  • небольшие финансовые затраты на материалы;
  • блоки легко можно достать и поменять местами;
  • для производства необходимо минимальное количество деталей;
  • чтобы изготовить раму, пасечники могут использовать даже обрезки древесины;
  • в таком жилище себя комфортно чувствуют большинство видов пчёл, особенно карпатские и бакфастские пчёлы.

Комплектация

Собранный улей состоит из следующих деталей:

  • корпусные блоки;
  • днище (глухое или сетчатое);
  • потолочная рамка.

В улье может быть любое количество блоков. Обычно пасечники предпочитают изготавливать 5–7-корпусные ульи-рогачи. В каждый блок помещаются соторамки. В днище улья должен быть леток — отверстие для вылета пчёл. Прорез можно оснастить защёлкой, которая позволит при необходимости закрывать леток.

Особенности сборки своими руками

Улей-рогач простой в комплектации, поэтому его легко собрать своими руками. Перед конструированием пасечнику необходимо определиться с размером и материалами. На их основе пчеловод рисует чертёж.

Выбор размеров и создание чертежа

Стандартный блок для рогатого улья вмещает 8 соторамок. Однако это только тип конструкции. При самостоятельном конструировании можно создать чертежи на 10 рамок, что преимущественно для многих пчеловодов. Также можно продумать блоки под разный размер соторамок и соорудить улей на 230- или 145-миллиметровую рамку.

Размеры улья на 8 рамок 145 мм следующие.

Корпус:

  • четыре бруска на рога — 150×22×27 мм;
  • две боковые стенки — 155×540×22 мм;
  • две торцевые стенки — 155×300×20 мм.

Днище:

  • две боковые стенки — 540×100×22 мм;
  • торцевая стенка — 300×78×22 мм;
  • два бруска — 344×22×22 мм;
  • четыре рога — 22×22×95 мм;
  • металлическая сетка с ячейками 3×3 или 4×4 — 300×450 мм.

Рамковая крышка:

  • боковые стенки — 540×50×22 мм;
  • торцевые стенки — 300×50×22 мм;
  • четыре соединительных бруска — 27×22×80 мм;
  • три доски на крышку — 344×180×12 мм.

Требования к материалам и сборке

Для изготовления рогатого улья пчеловоды советуют использовать один из следующих видов древесины:

Сетчатое дно выбирайте из металла. Это оптимальный вариант для хорошей вентиляции.

Пошаговая инструкция

Проводите сборку улья-рогача последовательно. Сначала сконструируйте корпус, затем дно и раму-крышку. Для сборки, кроме древесных элементов, подготовьте набор материалов и инструментов:

  • станок;
  • саморезы;
  • шуруповёрт;
  • струбцину;
  • молоток.

Работу предпочтительно проводить на фрезерном станке по дереву.

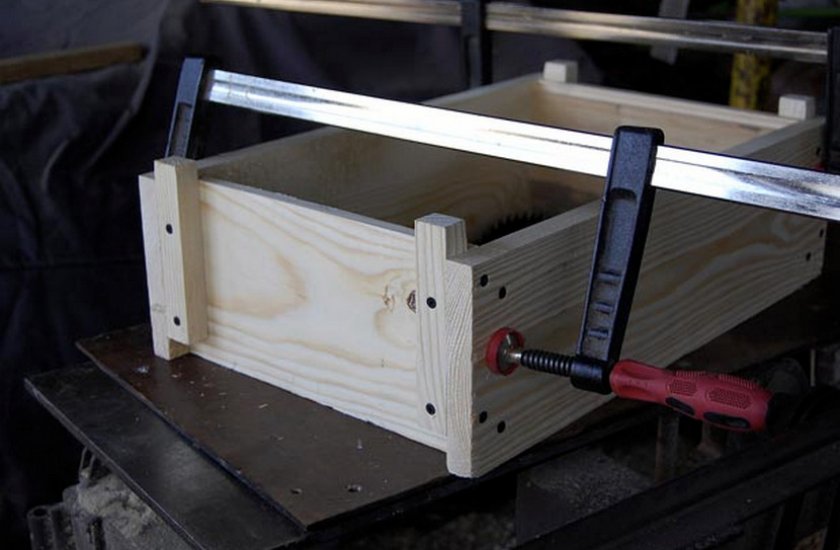

Сбор корпуса

Пошаговая инструкция сборки корпуса следующая.

  1. Вырежьте в верхних частях торцевых стенок по всей длине фальцы размером 10×10 см. На них в дальнейшем устанавливают рамки для пчёл.
  2. Присоедините рога на саморезы к передней и задней стенкам. Роговые бруски должны выступать поверх них на 5 мм.
  3. Прикрутите саморезами к рогам и торцевым частям боковые стенки. По верху и низу они должны находиться на одном уровне с торцевыми. Рога при этом находятся в углу между боковой и торцевой стенкой с внешней стороны.
  4. Чтобы элементы плотно прилегали друг к другу, постучите молотком. В качестве фиксатора используйте струбцину.

Видео: Корпуса рогатых ульев своими руками

Сбор днища

Днище следует собирать таким образом.

  1. На одной стороне каждой боковой стенки вырежьте по бокам фальцы 22×24 мм.
  2. При помощи струбцины и саморезов соедините боковые стенки с торцевой.
  3. Согласно чертежу прикрепите к боковым стенкам два бруска. Таким образом получается отверстие для вентиляции.
  4. Прикрутите на саморезы рога так, чтобы они на 17 мм выступали над боковыми стенками.
  5. На высоте 22 мм от дна прикрепите сетчатое дно. Для крепления можно использовать бруски по размеру стенок.
Читать еще:  Изготовление измельчителя травы и веток своими руками: пошаговая инструкция

Сбор рамы

Рамочную крышку собирайте таким образом.

  1. Соедините боковые и торцевые брусья.
  2. В углах при помощи саморезов закрепите брусочки. Удобно использовать обрезки от рогов, которые остаются при конструировании корпусов.
  3. Сверху по всей площади прикрепите доски — они и будут выполнять функцию крыши.
  4. Для утепления обтяните крышку с внутренней стороны вспенённым полиэтиленом. Также можно использовать подушку из мха, сшитую по размерам крышки.

Рогатый Улей: конструкция и польза на пасеке

Существует множество конструкций пчелиных домиков. Но наиболее популярны рогатые ульи. Их несложно соорудить самостоятельно. Такой вид конструкции считается бюджетным. При самостоятельном изготовлении деревянных улей с рогачами потребуется запастись материалом и вникнуть в тонкости сборки. О чем и поговорим ниже.

Особенности конструкции

Рогатый улей представляет собою многокорпусный дом для содержания пчелиных семей. Такой тип изготавливают в виде вертикально стоящего блока, состоящего из нескольких отделов. Под рогами подразумеваются специальные выступы с помощью которых упрощается фиксация и установка отделов.

Рогатый улей был создан для кочевых пасек. Конструкцию легко разобрать. Поэтому ее используют те пчеловоды, что добывают мед в промышленных масштабах.

Преимущества

Улья рогачи представляют собою компактную конструкцию. Домик из дерева такого типа состоит из:

  • сменные блоки, которые легко снимаются и меняются местами;
  • не большое количество деталей;
  • рамы можно изготавливать из обрезков древесины.

По сути — это бюджетный вариант. Съёмные блоки деревянных пчелиных домиков можно снимать, менять местами и перевозить на большие расстояния.

Комплектация

Рогатый улей собирают из:

  • корпусных блоков;
  • днища глухого или сетчатого;
  • потолочной рамки.

В днище пчелиного домика делают леток. Отверстие дополнительно оснащают защелкой. Фиксатор позволяет при необходимости закрывать леток корпусов.

Особенности сборки

Особенность рогатых ульев состоит в следующем:

  • пчелиный домик может изготовить каждый, даже человек без опыта в столярном деле;
  • его стоимость ниже чем покупка готового улья;
  • простота и удобство в эксплуатации.

Доски нарезают на пилораме. Благодаря чему древесину не нужно дополнительно обрабатывать. Но перед зимовкой ульи потребуется накрыть пенопластом.

Рогатый улей на 10 рамок

Изготовить пчелиный домик на 10 рамок сможет каждый человек. Конструкция представляет собою прямоугольник. В местах соединения секции устанавливаются бруски. Их располагают таким образом, чтобы они выступали на 2 см. выше над блоками.

Чтобы изготовить рогатый улей своими руками потребуются:

  • днище, глухое и сетчатое;
  • корпуса на 8-10 рамок;
  • рамка, заменяющая потолок. Ее укладывают поверх всей конструкции.

Важно:

Сетчатое днище лучше устанавливать в большой улей. На частных пасеках пчелиные домики оснащают обычным глухим дном.

В областях с сильными морозами следует дополнительно утеплить пенопластом каждую часть стенок корпуса. Кроме того, верхнюю рамочную конструкцию можно оббить листом железа. А под низом натянуть пленку.

Требования к материалам и сборке

Рогатые улья предпочтительней изготавливать из древесины:

Доски хорошо просушивают. Пропитанный древесной материал опасен для пчелосемей. Чтобы удешевить себестоимость улья рогача используют вагонку. Для хорошей вентиляции монтируют металлическое сетчатое дно. Пчелы в конструкции рогач, хорошо развиваются и увеличивают семью.

Пошаговая инструкция

Рогатый улей собирается последовательно:

  • сначала занимаются сборкой корпуса;
  • затем, днище;
  • далее устанавливают крышку – рамку.

Кроме материала потребуются инструменты: шуруповерт, молоток и саморезы.

Размеры

Конструкция состоит из:

  • корпуса. Корпус – это главная деталь к которой фиксируют остальные элементы рогатого улья. Рекомендованная высота подставок высотою в 153 мм;
  • боковины. Оптимальная ширина 535 мм. Обязательно добавляется 16 мм расстояние до стенок и 40 мм. закладывается на наружные выступы;
  • передняя и задняя стенка 400 мм. в ширину. На зазор закладывается 5 мм;
  • фальцы по передней и задней стенке шириною в 8 мм;
  • днище;
  • второе сетчатое дно, куда попадает весь мусор;
  • рамка, выполняющая роль потолка. Установленная рамка равна 145 мм. Тут же присутствует крышка и подкрышник;
  • длина рогов 150 мм. Выступы изготавливают с тем учетом, чтобы они выступали по 15 мм вверху.

При сборке важно обеспечить ровную поверхность рабочего стола. Это позволит исключить пропеллерность.

Чертежи рогатого улья

Улей рогач на 145 мм. представляет собою секцию на несколько корпусов, созданную без фальцев. Затраты материала небольшие. А получается изделие удобным и мобильным. В среднем вес пчелиного дома не превышает 16 кг.

Читать еще:  О яблоне Уралец, описание, характеристики, агротехника выращивания

Собирая рогатый улей по чертежам внутри каждого устанавливают рамки. В таких секциях размещают любое количество рамок.

Совет:

Но если говорить о традиционном домике, рекомендуется установить не более 8 рамок толщиною в 22 мм.

Также предусматривают два вида днища:

  • сплошное днище для сбора мусора. Кроме того, из сплошного дна можно формировать отводы;
  • сетчатое дно для очистки улья. Эта конструкция позволит избежать скопление отходов, а также обеспечит приток воздуха в пчелиный домик.

Для рогатых ульев больше подходят рамки размером в 145 мм. Под них удобно корректировать высоту пчелиного домика. Сечение брусков делают размерами 22 на 27 мм. Чтобы детали были надежно зафиксированы между собою.



Содержание пчел в рогатом улье

Содержание пчелосемей в таких конструкциях мало чем отличается от других типов деревянных домиков. Но есть и определённые моменты. При работе с рогатыми ульями пасечник работает не с сото-рамками, а с секциями. Поэтому изначально их устанавливают много. А во время взятия главного взятка пчеловоду требуется постоянно контролировать наполненность секций.

При содержании насекомых в рогатых ульях. Требуется уделять внимание днищу. И регулярно выполнять его очистку. В жару закрытое дно заменяют сетчатым, чтобы обеспечить приток воздуха в пчелиный дом. Кроме того, сетчатое днище помогает избавиться от клещей и предупреждает появление восковой моли.

А с приближением холодов сетчатое дно меняют глухим. Это позволит обеспечить комфортную температуру насекомым. С наступлением весны днище снова заменяют и проверяют пчелосемьи. Определить расплод можно положив ладонь к рамке. Если от нее исходит тепло, значит насекомые размножаются.

И в завершение отметим, чтобы собрать улей рогач нужно подготовить материал, инструменты и иметь желание.

Рогатый улей своими руками, чертежи

Рогатый улей получил такое название из-за наличия штырьков небольшого размера, которые торчат из корпуса либо дна. Такую конструкцию придумал Михаил Паливодов. Данная конструкция разрабатывалась как самая упрощенная и легкая в использовании. Стоит отметить, что первоначальная задумка получилась. Кроме этого, особое значение имеет тот факт, что при необходимости пчеловоды могут использовать дадановские либо магазинные рамки.

Отличительные особенности рогатых ульев

Рассматривая отличительные особенности рогатых ульев, стоит отметить, что обычные можно изготавливать в нескольких вариациях:

  • с фигурными торцами, в результате чего их можно крепить друг к другу;
  • с ровной поверхностью.

Улей от Михаила Полеводы сделан намного хитрее. Секции выполняют из 4 сбитых досок, в качестве крепления используются бруски, которые выступают над корпусом и немного не достают до нижней части. В процессе установки можно ставить секции друг на друга, при этом бруски между собой не скрепляют, а корпус не может быть сдвинут.

Стоит учитывать, что специально оставляют небольшой зазор (5 мм), в который можно вставить стамеску и разделить модули, если они были склеены прополисом.

Достоинства и недостатки

Если судить по отзывам пчеловодов, рогатый улей имеет следующие преимущества:

  • конструкцию довольно легко изготовить самостоятельно;
  • в качестве материала можно использовать сухую шалевку любых пород;
  • для брусков и рамок можно использовать обрезки из отходов, как правило, качество готовой конструкции от этого не страдает;
  • в процессе изготовления рогатого улья не требуется иметь специальный инструмент;
  • секции, состоящие из 8 рамок, отлично подходят под нуклеус;
  • по желанию пчеловода в улей можно устанавливать дадановские либо магазинные рамки;
  • такие конструкции получаются недорогими, что очень важно как для начинающих пчеловодов, так и для владельцев крупных пасек.

За годы использования недостатков выявлено не было. Рогатые улья считаются удачным видом конструкции, которые просты в использовании и не требуют больших затрат для изготовления.

Комплектация

Чтобы правильно собрать для пасеки рогатые улики, рекомендуется предварительно изучить комплектацию конструкции. Конструкции, предназначенные для пчелиных семей, включают в себя следующие элементы:

  • днище – как показывает практика, оно может быть не только глухим, но и состоять из специальной сетки, первый вариант используют в зимний период, второй – преимущественно летом;
  • корпус – вместительность составляет до 8-10 сотовых рамок, важно учитывать, что количество используемых рамок полностью зависит от конструктивных особенностей;
  • рама – ее используют в качестве альтернативного решения для потолка либо в качестве козырька, как правило, устанавливают на верхней части конструкции – сверху корпуса.

В случае если рогатые ульи планируется устанавливать в регионах с низкими температурными режимами, то необходимо предварительно утеплить пчелиные домики, используя для этих целей пенопласт.

Как сделать рогатый улей своими руками

Сделать самостоятельно рогатый улей в домашних условиях не так сложно, как может показаться изначально. Все, что требуется в данном случае – придерживаться всех рекомендаций и осуществлять процесс сборки поэтапно. Для упрощения работы необходимо выполнять работы согласно прилагаемым чертежам, на которых указаны размеры конструкции.

Читать еще:  Плодовый сорт винограда Гарольд: описание, особенности и преимущества

Размеры рогатого улья

Перед тем как приступить к процессу сборки конструкции для размещения пчелиных семей, рекомендуется понимать, каких размеров должен быть будущий улей:

  • высота корпусов-надставок – 153 мм;
  • ширина боковинок – 535 мм, в данном случае необходимо учитывать стандартную ширину, 16 мм – расстояние до стенок, толщину стенок и наружные выступы в 40 мм;
  • ширина передних и задних стенок – 389 мм, при этом необходимо учитывать 10 соторамок, крайние шипы и специальный зазор в 5 мм;
  • фальцы, находящиеся в верхней части передних и задних стенок – 8х11 мм;
  • шипы, расположенные на передних и задних стенках – 7х11 мм;
  • боковые пазы, используемые для сборки корпуса – 7 мм ширина, 10 мм глубина, отступ от края доски должен составлять 20 мм.

Перед тем как приступить к сборке, необходимо подготовить ровную поверхность.

Чертежи рогатых ульев

В процессе выполнения работ стоит использовать чертежи для рогатого улья на 10 рамок.

Необходимые инструменты и материалы

Для изготовления рогатых ульев рекомендуют использовать доски из еловых пород деревьев. Оптимальнее всего использовать доски, распиленные из сухостоя либо высушенную вербу, которая является довольно легкой. Некоторые пчеловоды отмечают, что можно использовать необработанную древесину, что удешевляет готовую конструкцию.

Самым бюджетным вариантом является шалевка, при этом ширина должна быть выбрана обязательно стандартной и составлять 25 мм. После того как материал пройдет процесс обработки на фуганке, будет получена необходимая толщина 22 мм.

Проводить монтажные работы необходимо после того как будет подготовлен весь необходимый для работы материал и инструменты. Во время сборки потребуется иметь под рукой киянку, при помощи которой можно посадить шипы в пазы, шуруповерт, шурупы и пилу.

Процесс сборки

Для создания корпуса потребуются доски, которые нарезают небольшими брусками размером 22 х27 мм – это будут рога. При помощи фреза в досках делают небольшие выемки для установки рам. Размер плечиков должен составлять 10 х10 мм. Рожки устанавливают с торцевой стороны.

После этого складывают корпус для каждой секции. Доски должны быть сложены таким образом, чтобы между ними не образовывалось щелей. Крепление осуществляется при помощи саморезов.

Обязательно нужно проверять углы, они должны оставаться прямыми. После того как изготовлены первые 2 отсека, необходимо проверить стыковку – щелей быть не должно. Толщина используемой доски должна быть минимум 22 мм.

После этого стоит проверить внутренние углы на наличие щелей.

Для изготовления дна берут доски толщиной 22 мм и бруски размером 22 х22 мм. При помощи верстака на боковых стенках делают вырезы.

Собранные элементы нижнего яруса фиксируют струбциной и крепят саморезами.

Во время сборки необходимо оставить зазор для летка. В днище вставляют сетку.

Методы содержания пчел в рогатых ульях

Как правило, процесс содержания пчелиных семей в рогатых ульях мало чем отличается от пребывания пчел в обычных конструкциях. Отличительной особенностью является тот факт, что при работе на пасеке придется оперировать не соторамками, как это бывает обычно, а секциями, которых должно быть большое количество.

Важно учитывать, что большое количество времени должно уделяться работе с днищем – оно подлежит регулярной замене. В жаркие летние дни рекомендуется использовать сетку, благодаря которой обеспечивается приток свежего воздуха, в результате чего пчелы не собираются на передние стенки конструкции. Кроме этого, дно из сетки в летний период времени позволяет избавиться от клещей, которые во время движения осыпаются с насекомых.

Благодаря глухому днищу в зимний период сохраняется оптимальный температурный режим. Весной, когда осуществляется проверка пчелиных семей, днище подлежит обязательной замене. Определить наличие расплода довольно легко, для этого не требуется извлекать секции. Достаточно приложить руку к рамке и если будет ощущаться тепло, то это свидетельствует о наличии расплода в пчелиной семье.

Заключение

Рогатый улей считается довольно простой и популярной конструкцией, используемой пасечниками. В процессе производства рекомендуется учитывать, что количество используемых рамок может быть любым, в зависимости от предпочтений пасечника. Как известно, в процессе производства не существует четких правил, в результате чего можно выбрать любые размеры и форму. Если говорить о традиционных домиках для пчелиных семей, то они должны включать 8 рамок толщиной до 22 мм.
